Учебно-тренировочные средства главной оперативной группы управления

Программно-технический комплекс для отработки действий персонала главной оперативной группы управления (ГОГУ) используется для выполнения следующих задач:

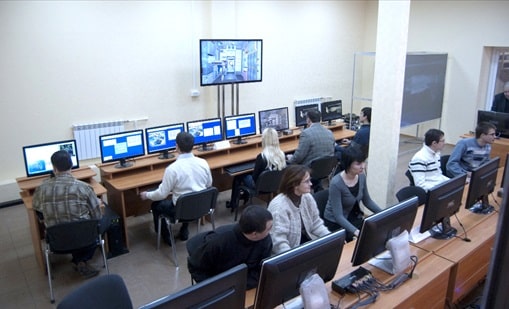

На фото – общий вид УТС ГОГУ

обеспечения начальной подготовки специалистов, получение ими базовых знаний, закрепление и восстановление навыков работы;

обеспечения подготовки специалистов к сложным и ответственным полетным операциям;

отработки взаимодействия персонала управления в штатной работе и нештатных ситуациях;

отработки взаимодействия персонала управления в аварийных ситуациях;

отработки и освоения методов и технологии управления;

изучения внешнего вида ТПК «Союз ТМА» и МКС;

изучения интерьера спускаемого аппарата и бытового отсека ТПК «Союз ТМА» и модулей МКС;

изучения устройства, принципов работы и получения первоначальных навыков управления бортовыми системами и оборудованием ТПК «Союз ТМА» и РС МКС;

проработки в условиях имитации полета учебной и справочной документации по бортовым системам для персонала управления.

Программно-технический комплекс для отработки действий персонала ГОГУ состоит из следующих составных частей:

специализированный стенд для отработки действий персонала ГОГУ в режимах штатной и нештатной эксплуатации ТПК «Союз ТМА»;

специализированный стенд для отработки действий персонала ГОГУ в режимах штатной и нештатной эксплуатации РС МКС;

специализированный функционально-моделирующий стенд для отработки действий персонала ГОГУ по эксплуатации бортовых систем РС МКС и ТПК «Союз ТМА».

Специализированный стенд для отработки действий персонала ГОГУ в режимах штатной и нештатной эксплуатации ТПК «Союз ТМА» включает в себя следующие составные части:

интерактивное рабочее место (ИРМ);

экран коллективного пользования (телевизор).

Специализированный стенд для отработки действий персонала ГОГУ в режимах штатной и нештатной эксплуатации ТПК «Союз ТМА» обеспечивает решение следующих задач:

изучение внешнего вида ТПК «Союз ТМА»;

изучение интерьера спускаемого аппарата и бытового отсека ТПК «Союз ТМА»;

изучение устройства, принципов работы и получение первоначальных навыков управления бортовыми системами и оборудованием ТПК «Союз ТМА»;

интерактивное взаимодействие с виртуальным пультом «Нептун МЭ», объектами интерьера, макетами ручек РУО, РУД и макетом визира космонавта (ВСК);

изучение режимов сближения, причаливания и стыковки с международной космической станцией в ручном и автоматическом режимах;

моделирование динамических процессов движения ТПК «Союз ТМА»;

отработка взаимодействия персонала управления в штатной работе, нештатных и аварийных ситуациях;

визуализацию трехмерной сцены Международной космической станции, звездного неба и подстилающей поверхности Земли;

имитацию двух штатных каналов визуализации - оптический прибор «визир специальный космонавта», внешняя телекамера.

Специализированный стенд для отработки действий персонала ГОГУ в режимах штатной и нештатной эксплуатации РС МКС включает в себя следующие составные части:

автоматизированное рабочее место инструктора;

интерактивное рабочее место оператора со стереомодулем;

интерактивное рабочее место;

стереомодуль интерактивный;

экран коллективного пользования (телевизор).

Специализированный стенд для отработки действий персонала ГОГУ в режимах штатной и нештатной эксплуатации РС МКС обеспечивает:

визуальное предъявление трехмерного виртуального мира изучаемого объекта на средствах отображения стенда (монитор, экран коллективного пользования);

изучение конструкции, внешнего вида и компоновки модулей РС МКС;

изучение интерьера модулей РС МКС (СМ, ФГБ, СО1, МИМ2 и МИМ1);

изучение и отработка первоначальных навыков по выполнению режимов управления бортовыми системами;

изучение моделей блоков бортовых систем, расположенных в запанельном пространстве;

изучение и ознакомление с методами и способами проведения ремонтно-восстановительных и погрузочно-разгрузочных работ;

отработку (проигрывание) циклограмм по выполнению типовых рабочих суток;

отработку взаимодействия персонала управления в штатной работе, нештатных и аварийных ситуациях;

поддержание и закрепление знаний и навыков по деятельности на борту орбитального комплекса.

Специализированный функционально-моделирующий стенд для отработки действий персонала ГОГУ по эксплуатации бортовых систем РС МКС и ТПК «Союз ТМА» включает в себя следующие составные части:

интерактивное рабочее место;

автоматизированное рабочее место инструктора;

стойка технологическая;

экран коллективного пользования (телевизор).

Специализированный функционально-моделирующий стенд для отработки действий персонала ГОГУ по эксплуатации бортовых систем РС МКС и ТПК «Союз ТМА» обеспечивает решение следующих задач:

визуальное предъявление трехмерных виртуальных моделей служебных бортовых систем (СБС) ТПК «Союз ТМА» и РС МКС на средствах отображения ФМС (монитор, экран коллективного пользования);

моделирование штатной логики бортовых систем РС МКС и ТПК «Союз ТМА»;

отработка методик сопровождения полетов персоналом ГОГУ (сменным руководителем полета и специалистами ГОГУ);

задание начальных условий, пуск и останов занятий, перевод в исходное состояние (восстановление параметров с определенного момента времени);

оперативное изменение параметров в моделях бортовых систем, ввод/снятие НШС;

воспроизведение траектории и основных параметров полета орбитальной станции и транспортного космического корабля, представляемых на экранах коллективного пользования;

возможность обмена данными с другими составными частями программно-технического комплекса по локальной вычислительной сети;

оперативное предъявление информации о назначении, составе, принципах функционирования и текущем состоянии служебных бортовых систем;

воспроизведение действий обучаемого на ФМС по эксплуатации бортовых систем после выполнения упражнения и занятий;

демонстрацию правильных действий при работе с бортовыми системами;

работу с информационно-справочной системой.

Использование разработчиками ООО «Центр тренажеростроения и подготовки персонала» средств виртуальной реальности, а также современных программных и технических решений в учебно-тренировочных средствах ГОГУ позволило создать удобный инструмент для обучения и подготовки специалистов.
